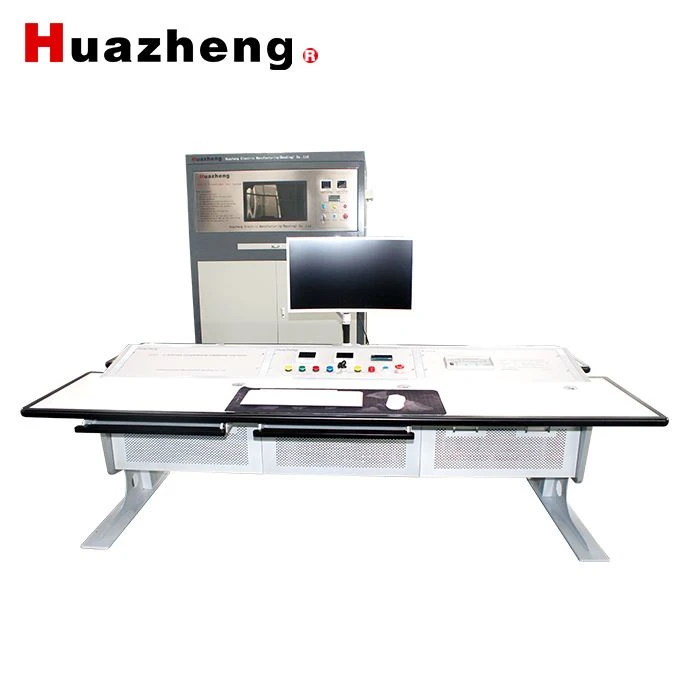

Хуагенг всебічна інтелектуальна трифазна тестова лава
Індикатори продуктивності: випробувані параметри трансформатора1.1 Тестова здатність трансформатора (для умови тестування температури, трансформатор сухого типу): 1 0 kv Рівень: менше або дорівнює 25 0 0 kva35 kv Рівень: Менше або дорівнює 6300 kva1.2 Тестованого рівня трансформатора сторона.accuracy2.1 Діапазон напруги: 0-22 kv2.2 Діапазон струму: 0-400 A2.3 Мінімальна роздільна здатність напруги: 0,001 v × Pt RATIO2.4 Мінімальна роздільна здатність струму: 0,0001 A × CT RATIO2,5 Мінімальна потужність Потужність: 0,1 W × Pt Ratio × Ct Ratio 22.6 Температура: {× PT Ratio × Ct Ratio Ratio 22.6 Температура: 2,7 Відносна вологість: максимум 85%
Хуагенг всебічна інтелектуальна трифазна тестова лава
Опис продукції
Тестова здатність:
Здатні випробувати трансформатори, що здійснюють нафту, здатні до 63, 000 kva та рівні напруги до 110 кВ (включаючи S9, S11, S13 та аморфні трансформатори).
Підтримує трансформатори сухого типу потужністю до 31 500 кВА та рівня напруги до 35 кВ.
Підходить для трансформаторів, захищених від вибуху, потужністю до 6300 кВА та рівня напруги до 10 кВ.
Для спеціальних трансформаторів, будь ласка, вкажіть детальну потужність та рівень напруги під час замовлення.
Тестові елементи:
Випробування на обмотку трансформатора.
Вимірювання коефіцієнта напруги трансформатора та тестування числа групи з'єднань.
Тест трансформатора без навантаження (%) та тест на збитки без навантаження.
Трансформатор короткого замикання (%) та тест на втрата навантаження.
Частота живлення трансформатора витримує тест напруги.
Тест випробування напруги, індукованого трансформатором.
Розширені тестові проекти:
Тест на трансформатор частковий розряд.
Гармонічний тест без завантаження (0-31 ST гармонік).
Тест на напругу трансформатора (0-80 kv).
Тест на підвищення температури трансформатора (автоматично генерує криву підвищення температури).
Тест на стійкість до ізоляції (включаючи коефіцієнт поглинання та індекс поляризації).
Тест на тест проти втрат анти-взаємозв'язків.
Тест на імпульс блискавки.
Детальна конфігурація та технічні параметри
|
Ні. |
Обладнання |
Модель |
Кількість |
|
1,HZBZ-ІВ Головна станція для тестової лавки трансформатора |
|||
|
01 |
Головна станція для тестової лавки трансформатора |
HZBZ-IV |
1 |
|
02 |
Машина промислового управління |
Ipc -610 l |
1 |
|
Екран відображення |
СТЕРЕО СТЕРЕО SAMSUNG 27 дюймів |
1 |
|
|
Принтер |
HP |
1 |
|
|
03 |
Програмне забезпечення System System System System |
V1.0 |
1 |
|
2, Тестовий інструмент |
|||
|
01 |
Тестер коефіцієнта повороту |
Hz -700 |
1 |
|
02 |
Аналізатор потужності |
Hz -300 |
1 |
|
03 |
Подвійний тестер стійкості до постійного струму |
Hz -200 |
1 |
|
04 |
Тестер ізоляційної стійкості |
Загальний 3125а |
1 |
|
05 |
Тестер для втрат трансформатора |
Hz -6000 |
1 |
|
06 |
Інспектор температури |
8 Прохід температури |
1 |
|
3, Шафа з високою та низькою напругою (конструкція утримання, її можна підняти в цілому, зручному та швидкому, внутрішній проводці, виконану одразу, заощаджуючи час встановлення та введення в експлуатацію). |
|||
|
01 |
Інтеграція інструменту Одиниця ONE SET |
1 |
|
|
02 |
Пристрій управління PLC |
Siemens s 7-200 |
1 |
|
03 |
Тестовий пристрій розподілу проектів |
400A |
1 |
|
04 |
Пристрій вимірювання струму високої напруги |
1 |
|
|
Взаємний індуктор високої напруги |
400-200-100-50-20-10-5A/5A Рівень напруги: 22/√3kv Точний клас: 0. 1 |
3 |
|
|
05 |
Пристрої вимірювання напруги високої напруги |
1 |
|
|
Взаємний індуктор високої напруги |
(22. 0-11. 0-6. 6-3. 3)/√3/0. 1kv Рівень напруги: 22/√3kv Точний клас: 0. 1 |
3 |
|
|
4, Обладнання |
|||
|
01 |
Трифазний індукційний регулятор напруги |
250KVA (10-650 V) |
1 |
|
02 |
Проміжний трансформатор |
250 кВА |
1 |
|
03 |
Генератор подвоєння частоти |
10 кВ |
1 |
|
5, Консоль тестового трансформатора |
|||
|
01 |
Тестовий трансформатор високої напруги |
50 кВА/100 кВ |
1 |
|
02 |
Консоль тестового трансформатора |
50 кВА (включаючи електричний регулятор) |
1 |
|
03 |
Опір захисту |
100 кВ |
1 |
|
Аксесуари |
Спеціальний стрижень з високою напругою |
||
|
Тестова лінія високої напруги |
|||
|
Заземлюючий дріт та штепсель |
|||
|
6, Інше |
|||
|
01 |
Кабель і дріт |
Вхід регулятора: 150 мм23*10M Вихід регулятора: 95 мм23*10M Проміжний вхід: 95 мм23*10M Проміжний вихідний вихід: 25 мм23*10м (лінія високої напруги) Вхід множинного блоку: 25 мм23*10M Регулювання збудження: 16 мм23*10M Виведення множника одиниці: 16 мм23*10M Вхід тестового трансформатора: 25 мм22*10M Тестова лінія: 50 мм23*10м (лінія високої напруги) |
1 |
|
Система тестування блискавки |
|||
|
01 |
Система тестування блискавки |
450 кВ/20 кДж (включаючи пристрій подрібнювача 300 кВ) |
1 |
